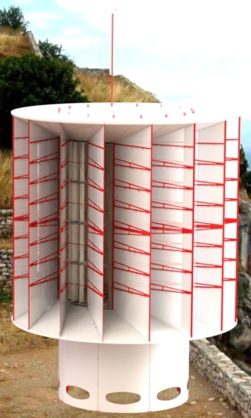

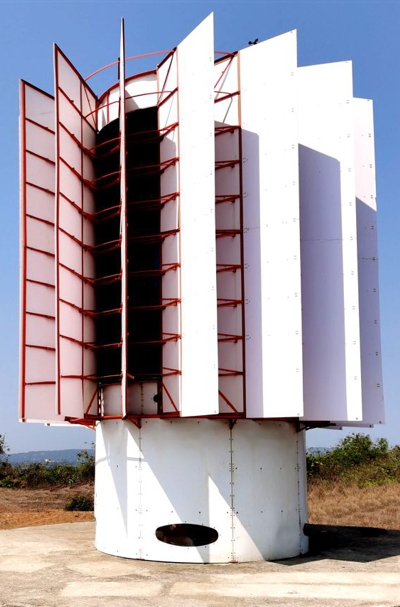

Ανεμογεννήτρια
κατακόρυφου άξονα: "Iasos IIIa". |
Ονομαστική
ισχύς: 7 Kva |
| Download |
 |
||
| Τεχνικές
παράμετρες - Προδιαγραφές.
|
|||
| Ανεμογεννήτρια. | |||
| Μοντέλο: | "Iasos
IIIa" |
 |
|
| Ονομαστική ισχύς: | 7
Kva |
||
Μεγέθη
της βάσης της ανεμογεννήτριας: |
|||
| Διάμετρος: |
2,956
m |
||
| Ύψος: |
1,910
m |
||
| Βάρος: |
1.623
Kg |
||
Μεγέθη
ανεμογεννήτριας: |
|||
| Διάμετρος: |
5,026
m |
||
| Ύψος: |
4,830
m |
||
| Βάρος: |
3.360
Kg |
||
Μεγέθη
στροβίλου (rotor): |
|||
| Διάμετρος: |
2,940
m |
||
| Ύψος: |
3,700
m |
||
| Βάρος: |
666,9
Kg |
||
Μεγέθη
της ανεμογεννήτριας ως σύνολο: |
|||
| Διάμετρος: |
5,160
m |
||
| Ύψος: |
6,757
m |
||
| Βάρος: |
4.982,7
Kg |
||
| Κάθετη
προβολή της ανεμογεννήτριας, στον άνεμο: (περιλαμβάνονται οι διαχύτες,
δεν περιλαμβάνεται η βάση της ανεμογεννήτριας) |
32,6
m2 |
 |
| Ταχύτητες
ανέμου στις οποίες η ανεμογεννήτρια μπορεί να παράξει ηλεκτρική ενέργεια:
|
||
| Από: |
0,9
m/s |
|
| Μέχρι:
(με πλήρες φορτίο) |
12,5
m/s |
|
| Μέχρι:
(με 80% φορτίο ή λιγότερο) |
13
m/s |
|
| Θόρυβος κατά την λειτουργία: | 0
db |
|
| Δονήσεις κατά την λειτουργία: | Μηδενικές |
|
| Επιτρεπόμενες θερμοκρασίες λειτουργίας: | ||
| Από: |
-
14 C0 |
|
| Μέχρι: |
+
48 C0 |
|
| Επιτρεπόμενη σχετική υγρασία λειτουργίας: | 92% |
|
| Αεροδυναμικός συντελεστής: (ανάλογα την ταχύτητα του ανέμου) | ||
| Ελάχιστος: |
7,29 |
|
| Μέγιστος: |
25,67 |
|
| Συντελεστής ασφαλείας: | 5 |
|
| Υλικό κατασκευής πλαισίου: | Q235
JS, DIN 1.0037 A36 ASTM |
 |
| Μέθοδος κοπής και επεξεργασίας: | CNC
Laser |
|
| Μέθοδος συγκόλλησης: | MIG,
TIG, Laser |
|
| Μέθοδος καθαρισμού πριν την βαφή: | Φωσφάτωση |
|
| Μέθοδος βαφής: | Ηλεκτροστατική
βαφή δύο αλλεπάλληλων στρώσεων |
|
| Μέγιστο φορτίο ανέμου: | 50.898
N |
|
| Μέγιστη ταχύτητα ανέμου: | 160
Km/h |
|
| Μέγιστο φορτίο χιονιού: | 7,35
KN/m2 |
|
| Μέγιστο επιτρεπόμενο βάρος στην οροφή: | 1.000
Kg |
|
| Μέγιστο επιτρεπόμενο βάρος στην κάτω επιφάνεια του θαλάμου του στροβίλου: | 231
Kg |
|
| Αριθμός πυλώνων βάσης ανεμογεννήτριας: | 8 |
|
| Συνολική επιφάνεια φλαντζών σε επαφή με το έδαφος: | 3.200
cm2 |
|
| Πρότυπα
κάτω από τα οποία έγινε έλεγχος λειτουργίας: |
||
| Electromagnetic
compatibility, emissions |
EN
61000 - 6 - 3 |
|
| Electromagnetic
compatibility, immunity |
EN
61000 - 6 - 1 |
|
| Κιβώτιο μεταφοράς: | ||
| Για
την μεταφορά χρησιμοποιείται container 20 ft. |
||
| Πλαστικά εξαρτήματα. | ||
| Υλικό κατασκευής πλαστικών εξαρτημάτων: | PVC
1,67 %, 6 % UV |
|
| Μέθοδος κοπής και επεξεργασίας: | CNC
Laser |
|
| Μέθοδος κατασκευής πτερυγίων στροβίλου: | Extruder |
|
| Ατσάλινα εξαρτήματα. | ||
| Υλικό κατασκευής αξόνων: | 20CrMoTi 20MnCr5 (1,7147) |
|
| Υλικό κατασκευής συνδετήρων (βίδες, παξιμάδια, κ.λπ.): | AISI
304 (SS) |
|
| Στρόβιλος. | ||
| Αριθμός πτερυγίων στροβίλου: | 136 |
|
| Συνολική θετική επιφάνεια πτερυγίων: | 42,432
m2 |
|
| Συνολική επιφάνεια πτερυγίων που είναι ενεργά στον άνεμο: | 31,204
m2 |
|
| Επιφάνεια, κάθετης προβολής του στροβίλου, στον άνεμο: | 10,902
m2 |
|
| Μέγιστη λειτουργική ταχύτητα περιστροφής του στροβίλου: | 26,7
rpm |
|
| Μέγιστη επιτρεπόμενη ταχύτητα περιστροφής του στροβίλου: | 100
rpm |
|
| Μέγιστη ροπή στροβίλου: | 8.393
Nm |
|
| Τεχνικές
ελέγχου της ταχύτητας περιστροφής του στροβίλου: |
||
| Dump
load: |
Ναι |
|
| Τεχνικές ακινητοποίησης του στροβίλου: (πέδηση) | ||
| Χειροκίνητο
φρένο: |
Ναι |
|
| Ηλεκτρικό
φρένο: |
Ναι |
|
| Dump
load: |
Ναι |
|
| Υλικό
κατασκευής των πτερυγίων: |
PVC
1,67 %, 6 % UV |
|
| Κατεύθυνση περιστροφής στροβίλου: | Clockwise |
|
| Τροχαλίες στροβίλου. | ||
| Υλικό κατασκευής των τροχαλιών του στροβίλου: | Q235
JS, DIN 1.0037 A36 ASTM |
|
| Μέθοδος κοπής και επεξεργασίας: | CNC
Laser |
|
| Μέθοδος συγκόλλησης: | MIG,
TIG, Laser |
|
| Μέθοδος
καθαρισμού πριν την βαφή: |
Φωσφάτωση |
|
| Μέθοδος
βαφής: |
Ηλεκτροστατική
βαφή δύο αλλεπάλληλων στρώσεων |
|
| Γεννήτριες μοντέλο H8035. | ||
| Αριθμός εγκατεστημένων γεννητριών: | 2 |
|
| Εγκατεστημένο μοντέλο γεννήτριας: | Η8035 |
|
| Τύπος εγκατεστημένης γεννήτριας: | Coreless
permanent magnet generator |
|
| Εγκατεστημένη ισχύς κάθε γεννήτριας: | 3,5
Kva |
|
| Τάση εξόδου (φασική τάση) γεννήτριας: | 180
Acv |
|
| Ονομαστική ταχύτητα περιστροφής: | 300
rpm |
|
| Συντελεστής ισχύος γεννήτριας: (cosφ) | 0,9851 |
|
| Μέγιστη παρεχόμενη ροπή από την γεννήτρια: | 236,11
Nm |
|
| Μέγιστη αποδοτικότητα της γεννήτριας: | 94,79
% |
|
| Ελάχιστη αποδοτικότητα της γεννήτριας: | 75,26
% |
|
| Σύνδεση πηνίων, τύπου: | Y |
|
| Φάσεις: | Τρεις |
|
| Βάρος γεννήτριας: | 57
Kg |
|
| "Master
controller". |
 |
|
| Ο
"Master controller" ελέγχει και προσαρμόζει αυτόματα όλες τις
παραμέτρους λειτουργίας της ανεμογεννήτριας, εκτός από αυτές που αφορούν
τις δύο γεννήτριες ξεχωριστά. Περιλαμβάνει: |
||
| 1.
Ψηφιακό ανεμόμετρο. |
||
| 2.
Αυτόματο διακόπτη επιλογής πηγής ενέργειας. |
||
| 3.
Ψηφιακές οθόνες για όλες τις παράμετρες λειτουργίας. |
||
| 4.
Ψηφιακούς ρυθμιστές όλων των παραμέτρων. |
||
| 5.
Λειτουργία "extra load". |
||
| "Charger
controller" μοντέλο H9035. |
 |
|
| Αριθμός "chargers controllers": | 2 |
|
| Εγκατεστημένο μοντέλο "charger controller": | H9035 |
|
| Ισχύς "charger controller": | 3,5
Kw |
|
| Ονομαστική τάση εξόδου "charger controller": | 48
DCV |
|
| Τύποι και αριθμός εισόδων: | ||
| Τριών
φάσεων AC: |
2 |
|
| Μέθοδοι φόρτισης μπαταριών: | ||
| Bulk: |
Ναι |
|
| Absorption: |
Ναι |
|
| Buck: |
Ναι |
 |
| Λειτουργίες "charger controller": | ||
| MPPT
(Maximum Power Point Tracking) |
Ναι |
|
| MCU |
Ναι |
|
| DUMP
LOAD |
2
Kw |
|
| BOOST |
Ναι |
|
| BUCK |
Ναι |
|
| HYBRID
SYSTEM |
Ναι |
|
| "Gear box". | ||
| Εγκατεστημένη διάταξη μετάδοσης ισχύος: | Gear
box |
|
| Μοντέλο: |
G10119 |
|
| Σχέση
μετάδοσης ισχύος: |
1
X 11,9 |
|
| Ονομαστική
ισχύς: |
31
Kw |
|
 |
 |
