Κεντρικός ελεγκτής:
Ενδεικτική τιμή: 500 euro (FOB Tianjin China).

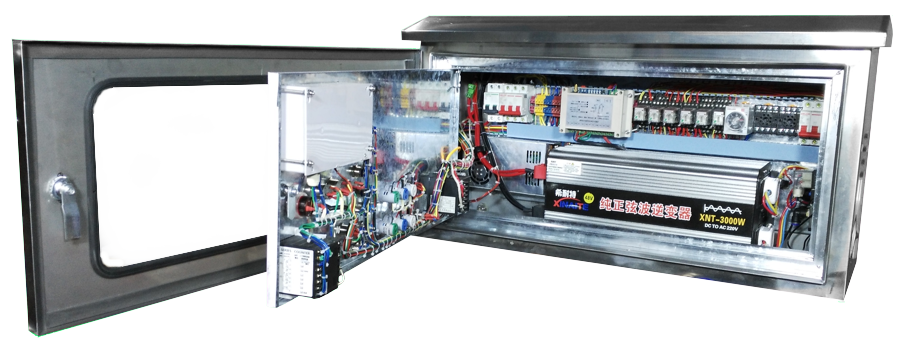

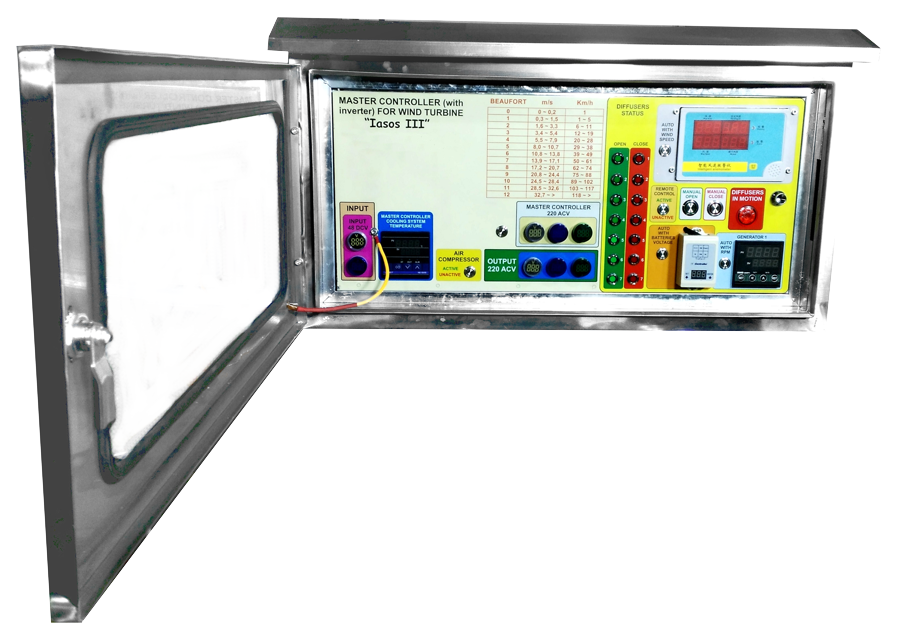

ΚΕΝΤΡΙΚΟΣ ΕΛΕΓΚΤΗΣ ΓΙΑ ΤΗΝ ΑΝΕΜΟΓΕΝΝΗΤΡΙΑ "IASOS III" - ΜΟΝΤΕΛΟ H8000
Ο κεντρικός ελεγκτής εκτελεί τις πιο κάτω λειτουργίες:
1. Τροφοδοτείται με ρεύμα από τις μπαταρίες, στις οποίες η ανεμογεννήτρια αποθηκεύει την παραγόμενη ηλεκτρική ενέργεια (INPUT 48 DCV).
2. Παρέχει το τελικό ρεύμα εξόδου από την ανεμογεννήτρια, για χρήση (OUTPUT 220 ACV, 3 Kw).
3. Κλείνει και ανοίγει τους διαχύτες ανάλογα με τις συνθήκες του περιβάλλοντος (ταχύτητα ανέμου), τις συνθήκες στις μπαταρίες (μέγιστη επιτρεπόμενη τάση), τις στροφές της γεννήτριας και την βούληση του χρήστη. Με τον τρόπο αυτό προστατεύει αποτελεσματικά την ανεμογεννήτρια. Η λειτουργία αυτή γίνεται αυτόματα με πνευματική διάταξη, αφού η όλη διάταξη περιλαμβάνει και αεροσυμπιεστή.
4. Προστατεύει τα ηλεκτρονικά και ηλεκτρικά κυκλώματα από υπερθέρμανση, αφού διαθέτει αυτόματο σύστημα εξαερισμού (ρυθμιζόμενο με βάση την θερμοκρασία).
5. Επιτρέπει στον χρήστη από μεγάλη απόσταση ( 3 Km) να κλείνει ή να ανοίγει τους διαχύτες, αλλά και να ακυρώνει κάθε αυτόματη λειτουργία.
6. Προσφέρει ψηφιακές ενδείξεις ακριβείας για κάθε λειτουργία.
Είναι σχεδιασμένος ώστε:
1. Κατά την λειτουργία του να ελαχιστοποιείται η κατανάλωση σε ηλεκτρική ενέργεια.
2. Να παρέχει ασφάλεια αφού κάθε κίνηση μηχανισμών συνοδεύεται από φωτεινή και ακουστική προειδοποίηση.

ΚΕΝΤΡΙΚΟΣ ΕΛΕΓΚΤΗΣ ΑΝΕΜΟΓΕΝΝΗΤΡΙΑΣ
ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΚΑΙ ΠΕΡΙΓΡΑΦΗ ΣΥΝΔΕΣΜΟΛΟΓΙΑΣ ΤΟΥ MASTER CONTROLLER.
Εντολή CLOSE
Η εντολή ενεργοποιείται με διέγερση ενός ή περισσοτέρων εκ των πέντε κάτωθι εντολέων. Αν η εντολή EMERGENCY, από το REMOTE CONTROL είναι ενεργοποιημένη, τότε η εντολή CLOSE θα ενεργοποιηθεί, αλλά δεν θα υπάρξει δράση, διότι η βαλβίδα CLOSE δεν θα ενεργοποιηθεί, ούτε θα ανάψει η ένδειξη DIFFUSERS IN MOTION. Θα ανάψει μόνον το φως στο BUTTON MANUAL CLOSE.
Εντολείς:
1. BUTTON MANUAL CLOSE
2. ANEMOMETER
3. RPM METER
4. VOLTAGE DETECTOR
5. REMOTE CONTROL
Η εντολή CLOSE είναι συνδεδεμένη παράλληλα και στους πέντε εντολείς. Όποιος από τους πέντε εντολείς δώσει εντολή, τότε εκκινεί η εντολή CLOSE.
Αρχικά διεγείρεται το RELAY 1 και αυτοδιεγείρεται με ρεύμα από την επαφή 8. Έτσι η βαλβίδα CLOSE ενεργοποιείται (δια μέσου του RELAY 6, το οποίο αν ενεργοποιηθεί σε EMERGENCY θα απενεργοποιηθεί η βαλβίδα CLOSE), το φως στο BUTTON MANUAL CLOSE ανάβει και ταυτόχρονα ανάβει και ηχεί η ένδειξη DIFFUSERS IN MOTION (δια μέσου του RELAY 6, το οποίο αν ενεργοποιηθεί σε EMERGENCY διακόπτεται η παροχή στο DIFFUSERS IN MOTION). Με την διαδικασία της αυτοδιέγερσης, ακόμη και αν γίνει προσπάθεια να ακυρωθεί η εντολή CLOSE, η διαδικασία CLOSE δεν αναιρείται. Αν πιεστεί ο διακόπτης EMERGENCY που βρίσκεται στο REMOTE CONTROL (D), τότε διακόπτεται η διέγερση της βαλβίδας CLOSE, αλλά η εντολή CLOSE παραμένει ενεργή και το RELAY 1 παραμένει αυτοδιεγερμένο, μέχρις ότου να διακοπεί το (-) από το TIMER 2.
Κατά την εξέλιξη της εντολής CLOSE δεν είναι δυνατή η ενεργοποίηση της εντολής OPEN. Τούτο διότι μαζί με το RELAY 1 διεγείρεται ταυτόχρονα και το RELAY 3, που διακόπτει κάθε εντολή OPEN.
Όταν ο αισθητήρας θέσης CLOSE διεγείρει το RELAY 2, δηλ., οι διαχύτες έχουν πλέον κλείσει, τότε ενεργοποιείται το TIMER 2, που θα διακόψει το μείον του RELAY 1 στον ρυθμισμένο χρόνο (λίγα δευτερόλεπτα) διακόπτοντας κατ ουσία την αυτοδιέγερση. Οπότε το TIMER 2 με τον τρόπο αυτό αφοπλίζει το RELAY 1 και η βαλβίδα θα απενεργοποιηθεί και το φως στον διακόπτη BUTTON MANUAL CLOSE θα σβήσει, θα σβήσει η ένδειξη DIFFUSERS IN MOTION και θα πάψει η ηχητική προειδοποίηση. Σε αυτή την φάση το RELAY 1 δεν έχει μείον.
Το TIMER 2 παραμένει οπλισμένο για όσο χρόνο ο αισθητήρας θέσης δίνει εντολή.
Σε αυτή την φάση:
Αν υπάρχει ενεργή εντολή CLOSE κάθε εντολή OPEN είναι άκυρη εξαιτίας του RELAY 3, το οποίο παραμένει οπλισμένο μη επιτρέποντας εντολή OPEN.
Αν δεν υπάρχει ενεργή εντολή CLOSE, τότε η εντολή OPEN, μπορεί να εκτελεστεί, διότι το RELAY 3 δεν είναι διεγερμένο.
Αν εκκινήσει η εντολή OPEN, οι διαχύτες θα μετακινηθούν και συνεπώς ο αισθητήρας θέσης CLOSE θα πάψει να είναι διεγερμένος. Έτσι το RELAY 2 θα αφοπλίσει και θα αφοπλίσει με την σειρά του το TIMER 2. Αυτό με την σειρά του, αφοπλιζόμενο, θα δώσει μείον στο RELAY 1 και αυτό θα είναι έτοιμο να δεχτεί και εκτελέσει εντολή CLOSE.
Αν για κάποιο λόγο ο αισθητήρας θέσης CLOSE πάψει να δίνει εντολή, το RELAY 2 θα αφοπλίσει και έτσι θα αφοπλιστεί το TIMER 2 και συνεπώς το RELAY 1 θα έχει ξανά μείον. Σε αυτή την φάση, αν λαμβάνει εντολή από κάποιον από τους πέντε εντολείς τότε θα ξεκινήσει η ίδια διαδικασία για να κλείσουν οι διαχύτες.
Όταν κάποια από τις πέντε εντολές CLOSE είναι ενεργή, τότε είναι οπλισμένο το RELAY 3 ώστε να αποκλείεται η λειτουργία OPEN. CLOSE activity.
ΚΕΝΤΡΙΚΟΣ ΕΛΕΓΚΤΗΣ ΑΝΕΜΟΓΕΝΝΗΤΡΙΑΣ
ΚΕΝΤΡΙΚΟΣ ΕΛΕΓΚΤΗΣ ΑΝΕΜΟΓΕΝΝΗΤΡΙΑΣ

Εντολή OPEN
Η εντολή ενεργοποιείται με την διέγερση ενός ή περισσοτέρων εκ των κάτωθι τριών εντολέων και με την προϋπόθεση οτι αφενός κάποιος από τους πέντε εντολείς CLOSE δεν είναι διεγερμένος και αφετέρου δεν είναι διεγερμένη η εντολή EMERGENCY REMOTE CONTROL. Εντολείς:
1. BUTTON MANUAL OPEN
2. TIMER 1
3. REMOTE CONTROL
Η εντολή OPEN είναι συνδεδεμένη παράλληλα και στους τρεις αντίστοιχους εντολείς. Όποιος από τους τρεις εντολείς δώσει εντολή, τότε εκκινεί η εντολή OPEN, με την προϋπόθεση οτι αφενός κάποιος από τους πέντε εντολείς CLOSE δεν είναι διεγερμένος και αφετέρου δεν είναι διεγερμένη η εντολή EMERGENCY REMOTE CONTROL.
Όταν το RELAY 3 είναι διεγερμένο, αυτό σημαίνει οτι κάποιος από τους εντολείς CLOSE είναι ενεργός και συνεπώς δεν μπορεί να λειτουργήσει η διαδικασία OPEN. Όταν το RELAY 3 πάψει να είναι διεγερμένο, τότε μπορεί να εκτελεστεί η διαδικασία OPEN με οποιαδήποτε από τις τρεις εντολές.
Αν κατά την διαδικασία OPEN ενεργοποιηθεί η διαδικασία CLOSE τότε η διαδικασία OPEN ακυρώνεται.
Κατά την διαδικασία OPEN, αρχικά διεγείρεται το RELAY 4 και αυτοδιεγείρεται, με ρεύμα από την επαφή 8. Τότε ενεργοποιείται η βαλβίδα OPEN (δια μέσου του RELAY 6, το οποίο αν ενεργοποιηθεί σε EMERGENCY θα απενεργοποιηθεί η βαλβίδα OPEN), το φως στο BUTTON MANUAL OPEN ανάβει και ταυτόχρονα ανάβει και ηχεί η ένδειξη DIFFUSERS IN MOTION (δια μέσου του RELAY 6, το οποίο αν ενεργοποιηθεί σε EMERGENCY θα απενεργοποιηθεί η ένδειξη DIFFUSERS IN MOTION). Η αυτοδιέγερση σημαίνει οτι ακόμη και αν ακυρωθεί κάποια από τις εντολές OPEN η διαδικασία δεν ακυρώνεται.
Η διαδικασία θα διακοπεί όταν ο αισθητήρας θέσης OPEN ενεργοποιηθεί, με την σειρά του ενεργοποιήσει το RELAY 5, που με την σειρά του θα ενεργοποιήσει το TIMER 3, οπότε και θα διακοπεί στον ρυθμισμένο χρόνο (λίγα δευτερόλεπτα) το μείον στο RELAY 4 και θα διακοπεί η αυτοδιέγερση. Οπότε το TIMER 3 με τον τρόπο αυτό αφοπλίζει το RELAY 4, η βαλβίδα θα απενεργοποιηθεί, το φως στον διακόπτη BUTTON MANUAL OPEN θα σβήσει, θα σβήσει η ένδειξη DIFFUSERS IN MOTION και θα πάψει η ηχητική προειδοποίηση.
Σε αυτή την φάση το RELAY 4 δεν έχει μείον.
Το TIMER 3 παραμένει οπλισμένο για όσο χρόνο ο αισθητήρας θέσης OPEN δίνει εντολή, που σημαίνει οτι το RELAY 4 δεν δίνει ρεύμα στην βαλβίδα, ούτε ο φωτεινός δακτύλιος είναι αναμμένος στο BUTTON MANUAL OPEN διότι οι διαχύτες είναι ανοικτοί.
Αν ενώ εκτελείται η διαδικασία OPEN κάποιος εντολέας της διαδικασίας CLOSE ενεργοποιηθεί, τότε η διαδικασία OPEN ακυρώνεται και εκτελείται κανονικά η διαδικασία CLOSE.
Αν για οποιοδήποτε λόγο ο αισθητήρας θέσης OPEN πάψει να δίνει εντολή, τότε το RELAY 5 θα αφοπλίσει και έτσι θα αφοπλιστεί το TIMER 3 και συνεπώς το RELAY 4 θα έχει ξανά μείον.

EMERGENCY REMOTE CONTROL
Όταν ενεργοποιηθεί, από το πλήκτρο D στο REMOTE CONTROL, διεγείρεται το RELAY 6 και 1. Διακόπτεται η διέγερση της βαλβίδας CLOSE. 2. Παύει η ένδειξη DIFFUSERS IN MOTION αν αυτή είναι ενεργοποιημένη από το RELAY 1, δηλ., αν είναι ενεργή η εντολή CLOSE. 3. Διακόπτεται η διέγερση της βαλβίδας OPEN. 4. Παύει η ένδειξη DIFFUSERS IN MOTION αν αυτή είναι ενεργοποιημένη από το RELAY 4, δηλ., αν είναι ενεργή η εντολή OPEN.

TIMER 1
Ένας από τους τρείς εντολείς OPEN. Όταν ο αισθητήρας θέσης CLOSE ενεργοποιηθεί, διεγείρει το RELAY 2 και έτσι ενεργοποιείται το TIMER 1 (και το TIMER 2, για να υπάρξει καθυστέρηση στην παροχή του αέρα στην βαλβίδα CLOSE).
Στον ρυθμισμένο χρόνο, το TIMER 1 θα δώσει την δική του εντολή να ανοίξουν οι διαχύτες, δια μέσου του RELAY 3 στο RELAY 4. Αν στον χρόνο αυτό κάποιος άλλος εντολέας OPEN δώσει εντολή, τότε οι διαχύτες θα μετακινηθούν, ο αισθητήρας θέσης CLOSE θα απενεργοποιηθεί, το RELAY 2 θα αφοπλιστεί και συνεπώς το TIMER 1 θα πάψει να είναι διεγερμένο και θα εκτελεστεί η άλλη εντολή.
Όταν με την εντολή του TIMER 1 αρχίσουν οι διαχύτες να ανοίγουν, ο αισθητήρας θέσης CLOSE θα διακόψει την λειτουργία του RELAY 2 και συνεπώς και του TIMER 1. Όμως το TIMER 1 θα έχει ήδη αυτοδιεγείρει το RELAY 4 και έτσι η διαδικασία OPEN θα συνεχιστεί. Όταν ο αισθητήρας θέσης OPEN ενεργοποιηθεί, διότι οι διαχύτες θα έχουν ανοίξει, θα διεγερθεί το RELAY 5 και με την σειρά του θα ενεργοποιήσει το TIMER 3 το οποίο στον προκαθορισμένο χρόνο θα διακόψει την αυτοδιέγερση του RELAY 4 και η διαδικασία OPEN θα έχει ολοκληρωθεί.

Το RELAY 1 εκτελεί την διαδικασία CLOSE.
Το RELAY 2 ενεργοποιείται από τον αισθητήρα CLOSE και ενεργοποιεί το TIMER 2 ώστε να αφοπλίσει το RELAY 1 λίγα δευτερόλεπτα αφού οι διαχύτες έχουν κλείσει. Έτσι αφενός οι διαχύτες πιέζονται να κλείσουν για περισσότερο χρόνο από το σημείο που είναι ο αισθητήρας θέσης και αφετέρου δεν συνεχίζεται η παροχή πεπιεσμένου αέρα στο δίκτυο.
Το RELAY 2 ενεργοποιεί επίσης το TIMER 1 και έτσι ξεκινά η μέτρηση χρόνου για να επιχειρηθεί το άνοιγμα των διαχυτών.
Το RELAY 3 επιτρέπει ή όχι να εκτελεστεί η διαδικασία OPEN, με βάση το αν κάποιος εντολέας CLOSE είναι ενεργός.
Το RELAY 4 εκτελεί την διαδικασία OPEN.
Το RELAY 5 ενεργοποιείται από τον αισθητήρα OPEN και ενεργοποιεί το TIMER 3 ώστε να αφοπλίσει το RELAY 4 λίγα δευτερόλεπτα αφού οι διαχύτες έχουν ανοίξει.
Το RELAY 6, όταν διεγερθεί με την εντολή EMERGENCY από το BUTTON D στο REMOTE CONTROL, διακόπτει την παροχή ηλεκτρικού στις βαλβίδες και κάθε φωτεινή ή ηχητική ένδειξη στην λυχνία DIFFUSERS IN MOTION.
