Υπολογίστε μόνος αν η ανεμογεννήτρια καλύπτει τις ανάγκες σας.

Ειδικοί μετατροπείς ισχύος, για ανεμογεννήτριες (Αύξηση ταχύτητας περιστροφής). Gearboxes.

Μοντέλο gear box: "G10065"
Το κιβώτιο ταχυτήτων διαθέτει ένδειξη θερμοκρασίας λαδιού και ένδειξη στάθμης λαδιού.
Το περίβλημα του κιβωτίου ταχυτήτων καθώς και η ειδική βαθμίδα πλήρωσης λαδιού έχουν σχεδιαστεί για να λειτουργούν ως συσκευή ψύξης.
Το κιβώτιο ταχυτήτων μπορεί να αφαιρεθεί και να συναρμολογηθεί ξανά στην ανεμογεννήτρια, με απλή διαδικασία.
Το gearbox είναι σχεδιασμένο με τέτοιον τρόπο ώστε να μπορεί να δεχτεί το σοκ ενός βίαιου φρεναρίσματος από το ηλεκτρικό φρένο.
Ονομαστική ισχύς:
5,2 Kw
Μετατροπείς ισχύος για ανεμογεννήτριες, ειδικά σασμάν για ανεμογεννήτριες, αυξητήρες στροφών για ανεμογεννήτριες
Σχέση ισχύος:
1 Χ 6,5
Μέγιστη ροπή εισόδου:
807 Nm
Μέγιστη ροπή εξόδου:
124 Nm
Μέγιστη ταχύτητα περιστροφής εισόδου:
62 rpm
Μέγιστη ταχύτητα περιστροφής εξόδου:
400 rpm
Βαθμίδες αύξησης ταχύτητας περιστροφής:
1
Τύπος γραναζιών:
Hypoid gears.
Ένδειξη στάθμης λιπαντικού ελαίου:
Ναι
Ένδειξη θερμοκρασίας λιπαντικού ελαίου:
Ναι
Ποσότητα λιπαντικού ελαίου:
2,5 L
Τύπος λιπαντικού ελαίου:
90 SAE
Αλλαγή λιπαντικού ελαίου:
Κάθε τρια χρόνια.
Θόρυβος:
Μηδενικός
Κραδασμοί:
Μηδενικοί
Περιλαμβάνει τον δίσκο του χειροκίνητο φρένου.
Ναι
Περιλαμβάνει την φλάτζα σύνδεσης της γεννήτριας.
Ναι
Υλικό κατασκευής κιβωτίου:
Χάλυβας Q345
Υλικό κατασκευής γραναζιών:
20CrMoTi
Υλικό κατασκευής αξόνων:
20CrMoTi
Ένσφαιροι τριβείς άξονα εισόδου:
32308 GB 297-94
30307 GB 297-94
Ένσφαιροι τριβείς άξονα εξόδου:
33007 GB 297-94
33206 GB 297-94
Απώλεια ισχύος, σε ταχύτητα εξόδου 300 RPM:
1,95 Nm

Μοντέλο "G10054":
Ονομαστική ισχύς:
6,4 Kw
Μετατροπείς ισχύος για ανεμογεννήτριες, ειδικά σασμάν για ανεμογεννήτριες, αυξητήρες στροφών για ανεμογεννήτριες
Σχέση ισχύος:
1 Χ 5,4
Μέγιστη ροπή εισόδου:
823 Nm
Μέγιστη ροπή εξόδου:
153 Nm
Μέγιστη ταχύτητα περιστροφής εισόδου:
74 rpm
Μέγιστη ταχύτητα περιστροφής εξόδου:
400 rpm
Βαθμίδες αύξησης ταχύτητας περιστροφής:
1
Τύπος γραναζιών:
Hypoid gears.
Ένδειξη στάθμης λιπαντικού ελαίου:
Ναι
Ένδειξη θερμοκρασίας λιπαντικού ελαίου:
Ναι
Ποσότητα λιπαντικού ελαίου:
2,5 L
Τύπος λιπαντικού ελαίου:
90 SAE
Αλλαγή λιπαντικού ελαίου:
Κάθε τρια χρόνια.
Θόρυβος:
Μηδενικός
Κραδασμοί:
Μηδενικοί
Περιλαμβάνει τον δίσκο του χειροκίνητο φρένου.
Ναι
Περιλαμβάνει την φλάτζα σύνδεσης της γεννήτριας.
Ναι
Υλικό κατασκευής κιβωτίου:
Χάλυβας Q235
Υλικό κατασκευής γραναζιών:
20CrMoTi
Υλικό κατασκευής αξόνων:
20CrMoTi
Ένσφαιροι τριβείς άξονα εισόδου:
32308 GB 297-94
30307 GB 297-94
Ένσφαιροι τριβείς άξονα εξόδου:
33008 GB 297-94
33207 GB 297-94
Απώλεια ισχύος, σε ταχύτητα εξόδου 300 RPM:
2,06 Nm

Μοντέλο "G10059":
Ονομαστική ισχύς:
9,3 Kw
 Μετατροπείς ισχύος για ανεμογεννήτριες, ειδικά σασμάν για ανεμογεννήτριες, αυξητήρες στροφών για ανεμογεννήτριες
Σχέση ισχύος:
1 Χ 5,9
Μέγιστη ροπή εισόδου:
1.313 Nm
Μέγιστη ροπή εξόδου:
222 Nm
Μέγιστη ταχύτητα περιστροφής εισόδου:
68 rpm
Μέγιστη ταχύτητα περιστροφής εξόδου:
400 rpm
Βαθμίδες αύξησης ταχύτητας περιστροφής:
1
Τύπος γραναζιών:
Hypoid gears.
Ένδειξη στάθμης λιπαντικού ελαίου:
Ναι
Ένδειξη θερμοκρασίας λιπαντικού ελαίου:
Ναι
Ποσότητα λιπαντικού ελαίου:
2,5 L
Τύπος λιπαντικού ελαίου:
90 SAE
Αλλαγή λιπαντικού ελαίου:
Κάθε τρια χρόνια.
Θόρυβος:
Μηδενικός
Κραδασμοί:
Μηδενικοί
Περιλαμβάνει τον δίσκο του χειροκίνητο φρένου.
Ναι
Περιλαμβάνει την φλάτζα σύνδεσης της γεννήτριας.
Ναι
Υλικό κατασκευής κιβωτίου:
Χάλυβας Q235
Υλικό κατασκευής γραναζιών:
20CrMoTi
Υλικό κατασκευής αξόνων:
20CrMoTi
Ένσφαιροι τριβείς άξονα εισόδου:
32308 GB 297-94
30307 GB 297-94
Ένσφαιροι τριβείς άξονα εξόδου:
33007 GB 297-94
33207 GB 297-94
Απώλεια ισχύος, σε ταχύτητα εξόδου 300 RPM:
2,23 Nm

Μοντέλο "G10046":
Ονομαστική ισχύς:
12,8 Kw
 Μετατροπείς ισχύος για ανεμογεννήτριες, ειδικά σασμάν για ανεμογεννήτριες, αυξητήρες στροφών για ανεμογεννήτριες
Σχέση ισχύος:
1 Χ 4,6
Μέγιστη ροπή εισόδου:
1.600 Nm
Μέγιστη ροπή εξόδου:
350 Nm
Μέγιστη ταχύτητα περιστροφής εισόδου:
76 rpm
Μέγιστη ταχύτητα περιστροφής εξόδου:
350 rpm
Βαθμίδες αύξησης ταχύτητας περιστροφής:
1
Τύπος γραναζιών:
Hypoid gears.
Ένδειξη στάθμης λιπαντικού ελαίου:
Ναι
Ένδειξη θερμοκρασίας λιπαντικού ελαίου:
Ναι
Ποσότητα λιπαντικού ελαίου:
2,5 L
Τύπος λιπαντικού ελαίου:
90 SAE
Αλλαγή λιπαντικού ελαίου:
Κάθε τρια χρόνια.
Θόρυβος:
Μηδενικός
Κραδασμοί:
Μηδενικοί
Περιλαμβάνει τον δίσκο του χειροκίνητο φρένου.
Ναι
Περιλαμβάνει την φλάτζα σύνδεσης της γεννήτριας.
Ναι
Υλικό κατασκευής κιβωτίου:
Χάλυβας Q235
Υλικό κατασκευής γραναζιών:
20CrMoTi
Υλικό κατασκευής αξόνων:
20CrMoTi
Ένσφαιροι τριβείς άξονα εισόδου:
32308 GB 297-94
30307 GB 297-94
Ένσφαιροι τριβείς άξονα εξόδου:
33109 GB 297-94
33108 GB 297-94
Απώλεια ισχύος, σε ταχύτητα εξόδου 300 RPM:
2,31 Nm

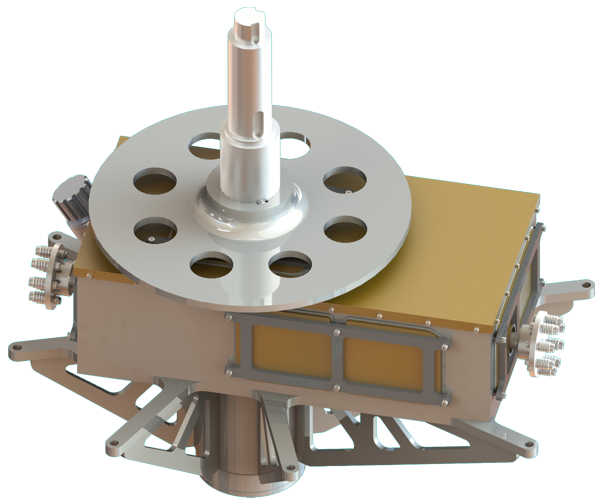

Μοντέλο κιβωτίου μετάδοσης ισχύος: "G10148":
Ονομαστική ισχύς:
14,6 Kw
 GEAR BOX INGREASER ROTATION SPEED FOR WIND TURBINE, WIND GENERATOR VERTICAL AXIS, wind turbine, wind generator, wind mill, small wind turbine, Household wind turbine, Wind turbine for houses, Wind turbine for hotels, Wind turbine for small factories, Wind power, Green energy, Energy from the wind, Wind turbine with little wind, Wind turbine with some wind, Vertical axis wind turbines, Vertical axis wind turbine, Coreless generators, Special generators for use in wind turbines, Special generators for hydroelectric use
Σχέση μετάδοσης ισχύος:
1 Χ 14,8
Μέγιστη ροπή εισόδου:
6295,02 Nm
Μέγιστη ροπή εξόδου:
419,97 Nm
Μέγιστη ταχύτητα περιστροφής εισόδου:
22,15 rpm
Μέγιστη ταχύτητα περιστροφής εξόδου:
332 rpm
Βαθμίδες αύξησης ταχύτητας περιστροφής:
2
Total weight (including brake disc):
364,224 Kg
Εξωτερικές διαστάσεις (περιλαμβάνεται η ακτινωτή βάση):
820 mm
1.080 mm
1.052 mm
Εξωτερικές διαστάσεις :
392 mm
782 mm
1.052 mm
Υλικό κατασκευής κιβωτίου:
Q235 JS,
DIN 1.0037
A36 ASTM
GEAR BOX INGREASER ROTATION SPEED FOR WIND TURBINE, WIND GENERATOR VERTICAL AXIS, wind turbine, wind generator, wind mill, small wind turbine, Household wind turbine, Wind turbine for houses, Wind turbine for hotels, Wind turbine for small factories, Wind power, Green energy, Energy from the wind, Wind turbine with little wind, Wind turbine with some wind, Vertical axis wind turbines, Vertical axis wind turbine, Coreless generators, Special generators for use in wind turbines, Special generators for hydroelectric use
Ένδειξη στάθμης λιπαντικού ελαίου:
Yes
Ένδειξη θερμοκρασίας λιπαντικού ελαίου:
Yes
Ποσότητα λιπαντικού ελαίου:
2,5 L
Τύπος λιπαντικού ελαίου:
90 SAE
Αλλαγή λιπαντικού ελαίου:
Every one year.
Θόρυβος:
Zero
Κραδασμοί:
Zero
Περιλαμβάνει τον δίσκο του χειροκίνητο φρένου.
Yes
Περιλαμβάνει την φλάτζα σύνδεσης της γεννήτριας.
Yes
Διάμετρος άξονα εισόδου:
110 mm
Διάμετρος άξονα εξόδου:
30 mm
 GEAR BOX INGREASER ROTATION SPEED FOR WIND TURBINE, WIND GENERATOR VERTICAL AXIS, wind turbine, wind generator, wind mill, small wind turbine, Household wind turbine, Wind turbine for houses, Wind turbine for hotels, Wind turbine for small factories, Wind power, Green energy, Energy from the wind, Wind turbine with little wind, Wind turbine with some wind, Vertical axis wind turbines, Vertical axis wind turbine, Coreless generators, Special generators for use in wind turbines, Special generators for hydroelectric use
Ενσφαιροι τριβείς (οκτώ τεμάχια):
32316 GB 297-94
32315 GB 297-94
33214 GB 297-94
32310 GB 297-94
7307B DIN 628
7206B DIN 628
Απώλεια ισχύος, σε ταχύτητα εξόδου 300 RPM:
2,79 Nm
Πρώτη βαθμίδα:
Τύπος οδοντωτών τροχών:
Hypoid gears.
Hypoid set face hobbing:
Oerlikon
Ονομαστική ισχύς:
14,6 Kw
Μέγιστη ταχύτητα περιστροφής εισόδου (gear):
22,15 rpm
Μέγιστη ταχύτητα περιστροφής εξόδου (pinion):
106 rpm
Μέγιστη ροπή εισόδου (Gear):
6295,02 Nm
Μέγιστη ροπή εξόδου (Pinion):
1.315,38 Nm
Ονομαστικός λόγος μετάδοσης:
1 X 4,7742
Πραγματικός λόγος μετάδοσης:
1 X 4,7857
Mean pitch diameter (Gear):
281 mm
Mean spiral angle:
45,5
Hypoid offset:
50 mm
Mounting distance external Pinion:
161,451 mm
Mounting distance external Gear:
70,0818 mm
Construction material of the gears and shafts:
20CrMoTi
Δεύτερη βαθμίδα:
Τύπος οδοντωτών τροχών:
Spur helical gears.
Ονομαστική ισχύς:
14,6 Kw
Μέγιστη ταχύτητα περιστροφής εισόδου (gear):
106,2 rpm
Μέγιστη ταχύτητα περιστροφής εξόδου (pinion):
332 rpm
Μέγιστη ροπή εισόδου (Gear):
1302,06 Nm
Μέγιστη ροπή εξόδου (Pinion):
419,97 Nm
Ονομαστικός λόγος μετάδοσης:
1 X 3,1
Πραγματικός λόγος μετάδοσης:
1 X 3,125
Mean spiral angle:
10
Υλικό κατασκευής οδοντωτών τροχών:
20CrMoTi
Rm = 785 MPa

Μοντέλο κιβωτίου μετάδοσης ισχύος: "G10119":
Ονομαστική ισχύς:
31 Kw
 GEAR BOX INGREASER ROTATION SPEED FOR WIND TURBINE, WIND GENERATOR VERTICAL AXIS, wind turbine, wind generator, wind mill, small wind turbine, Household wind turbine, Wind turbine for houses, Wind turbine for hotels, Wind turbine for small factories, Wind power, Green energy, Energy from the wind, Wind turbine with little wind, Wind turbine with some wind, Vertical axis wind turbines, Vertical axis wind turbine, Coreless generators, Special generators for use in wind turbines, Special generators for hydroelectric use
Σχέση μετάδοσης ισχύος:
1 Χ 11,9
Μέγιστη ροπή εισόδου:
9.840,61 Nm
Μέγιστη ροπή εξόδου:
845,86 Nm
Μέγιστη ταχύτητα περιστροφής εισόδου:
30,08 rpm
Μέγιστη ταχύτητα περιστροφής εξόδου:
350 rpm
Βαθμίδες αύξησης ταχύτητας περιστροφής:
2
Συνολικό βάρος (περιλαμβάνεται ο δίσκος του φρένου):
464,643 Kg
Εξωτερικές διαστάσεις (περιλαμβάνεται η ακτινωτή βάση):
820 mm
1.080 mm
1.052 mm
Εξωτερικές διαστάσεις :
590 mm
894 mm
1.052 mm
 GEAR BOX INGREASER ROTATION SPEED FOR WIND TURBINE, WIND GENERATOR VERTICAL AXIS, wind turbine, wind generator, wind mill, small wind turbine, Household wind turbine, Wind turbine for houses, Wind turbine for hotels, Wind turbine for small factories, Wind power, Green energy, Energy from the wind, Wind turbine with little wind, Wind turbine with some wind, Vertical axis wind turbines, Vertical axis wind turbine, Coreless generators, Special generators for use in wind turbines, Special generators for hydroelectric use
Υλικό κατασκευής κιβωτίου:
Q235 JS,
DIN 1.0037
A36 ASTM
Ένδειξη στάθμης λιπαντικού ελαίου:
Yes
Ένδειξη θερμοκρασίας λιπαντικού ελαίου:
Yes
Ποσότητα λιπαντικού ελαίου:
4,5 L
Τύπος λιπαντικού ελαίου:
90 SAE
Αλλαγή λιπαντικού ελαίου:
Every three years.
Θόρυβος:
Zero
Κραδασμοί:
Zero
Περιλαμβάνει τον δίσκο του χειροκίνητο φρένου.
Yes
Περιλαμβάνει την φλάτζα σύνδεσης της γεννήτριας.
Yes
 GEAR BOX INGREASER ROTATION SPEED FOR WIND TURBINE, WIND GENERATOR VERTICAL AXIS, wind turbine, wind generator, wind mill, small wind turbine, Household wind turbine, Wind turbine for houses, Wind turbine for hotels, Wind turbine for small factories, Wind power, Green energy, Energy from the wind, Wind turbine with little wind, Wind turbine with some wind, Vertical axis wind turbines, Vertical axis wind turbine, Coreless generators, Special generators for use in wind turbines, Special generators for hydroelectric use
Διάμετρος άξονα εισόδου:
110 mm
Διάμετρος άξονα εξόδου:
40 mm
Ενσφαιροι τριβείς (8 τεμάχια):
32316 GB 297-94
32315 GB 297-94
33214 GB 297-94
33109 GB 297-94
7310B DIN 628
7308B DIN 628
Απώλεια ισχύος, σε ταχύτητα εξόδου 300 RPM:
2,77 Nm
Πρώτη βαθμίδα:
Τύπος οδοντωτών τροχών:
Hypoid gears.
 GEAR BOX INGREASER ROTATION SPEED FOR WIND TURBINE, WIND GENERATOR VERTICAL AXIS, wind turbine, wind generator, wind mill, small wind turbine, Household wind turbine, Wind turbine for houses, Wind turbine for hotels, Wind turbine for small factories, Wind power, Green energy, Energy from the wind, Wind turbine with little wind, Wind turbine with some wind, Vertical axis wind turbines, Vertical axis wind turbine, Coreless generators, Special generators for use in wind turbines, Special generators for hydroelectric use
Ονομαστική ισχύς:
31 Kw
Μέγιστη ταχύτητα περιστροφής εισόδου (gear):
30,08 rpm
Μέγιστη ταχύτητα περιστροφής εξόδου (pinion):
178 rpm
Μέγιστη ροπή εισόδου (Gear):
9.840, 61 Nm
Μέγιστη ροπή εξόδου (Pinion):
1.663,2 Nm
Σχέση μετάδοσης ισχύος:
1 X 5,9167
Mean pitch diameter (Gear):
350 mm
Mean spiral angle:
45,8
Hypoid offset:
60 mm
Mounting distance external Pinion:
198,0621 mm
Mounting distance external Gear:
72,77729 mm
Υλικό κατασκευής οδοντωτών τροχών:
20CrMoTi
Δεύτερη βαθμίδα:
Τύπος οδοντωτών τροχών:
Spur gears.
Ονομαστική ισχύς:
31 Kw
Μέγιστη ταχύτητα περιστροφής εισόδου (gear):
175 rpm
Μέγιστη ταχύτητα περιστροφής εξόδου (pinion):
350 rpm
Μέγιστη ροπή εισόδου (Gear):
1.663,2 Nm
Μέγιστη ροπή εξόδου (Pinion):
845,86 Nm
Σχέση μετάδοσης ισχύος:
1 X 2
Mean spiral angle:
10
Υλικό κατασκευής οδοντωτών τροχών:
20CrMoTi
